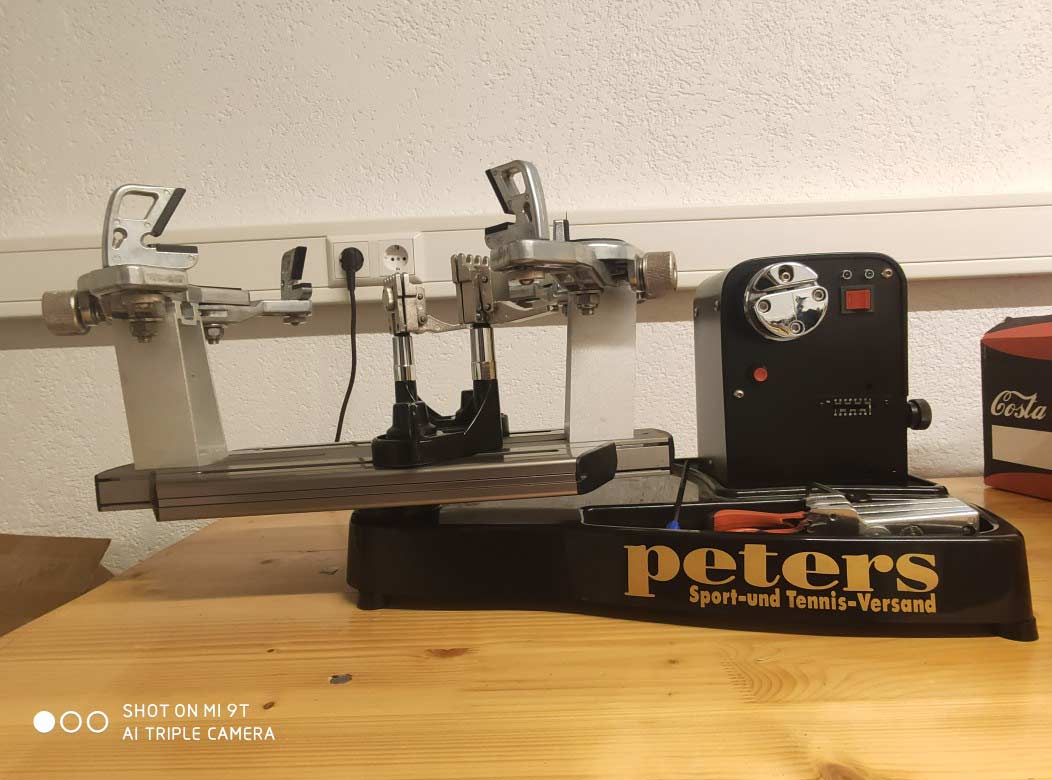

Peters Besaitungsmaschine / Gamma Progression 602

[crc0815]

Hallo zusammen,

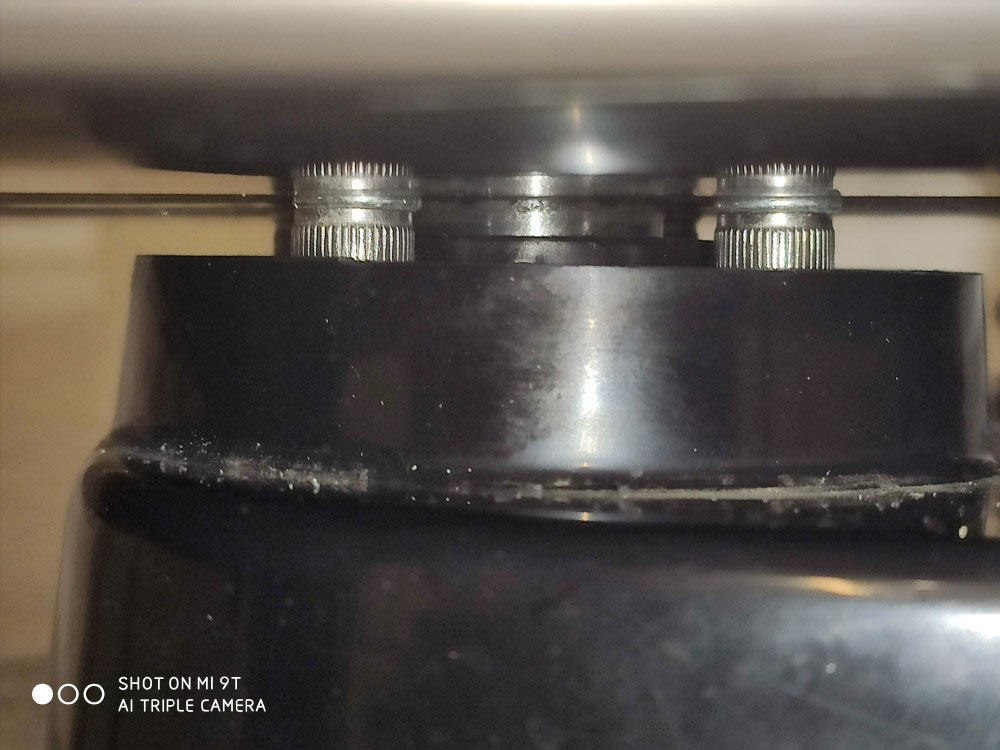

nach dem wieder "ausmoten" scheint mir ein Teil zwischen Turntable und Maschine verloren gegangen zu sein(siehe Bilder). Jedenfalls schleifen die 4 Schrauben des Tisches jetzt an der Maschine und zwischen Gleitbuchse und Turntable ist ein Spalt. (siehe Bilder)
Lt. Gamma Anleitung ist hier kein fehlendes Teil erkenntlich. Vlt. hat jemand die Möglichkeit das an seiner Besaitungsmaschine zu fotografieren.

Vielen Dank vorab dafür

[Ferry]

Ich kann heute Mittag mal schauen, denke aber da fehlt einfach nur ein Distanzring der auf den Dorn gesteckt wird.

[bicmic]

Lockere die seitliche Inbusschraube an der Aufnahmebuchse mal, dann sollte es wieder ineinander passen, danach wieder einstellen um das Spiel zu minimieren.

[crc0815]

Ich kann heute Mittag mal schauen, denke aber da fehlt einfach nur ein Distanzring der auf den Dorn gesteckt wird.

Das wäre natürlich super! Toll wär die circa Höhe des "Rings"

Danke vorab!!

Lockere die seitliche Inbusschraube an der Aufnahmebuchse mal, dann sollte es wieder ineinander passen, danach wieder einstellen um das Spiel zu minimieren.

es geht um die Höhe nicht das "seitliche Spiel", trotzdem Danke

[bicmic]

es geht um die Höhe nicht das "seitliche Spiel", trotzdem Danke

das war mir schon klar, aber wenn du es nicht probieren willst ...
es ist halt so, wenn das Spiel der Achse zu gering ist rutscht sie schlechter bis ganz unten rein.

[crc0815]

das war mir schon klar, aber wenn du es nicht probieren willst ...
es ist halt so, wenn das Spiel der Achse zu gering ist rutscht sie schlechter bis ganz unten rein.

Sorry, dann haben wir aneinander vorbei geschrieben:
Die 4 Inbusschrauben welche Dorn und Platte verbinden, stehen bereits auf dem Gußteil der Maschine auf.
Ein weiteres lösen der seitlichen Einstellschraube würde kein weiteres absenken ermöglichen.

[Ferry]

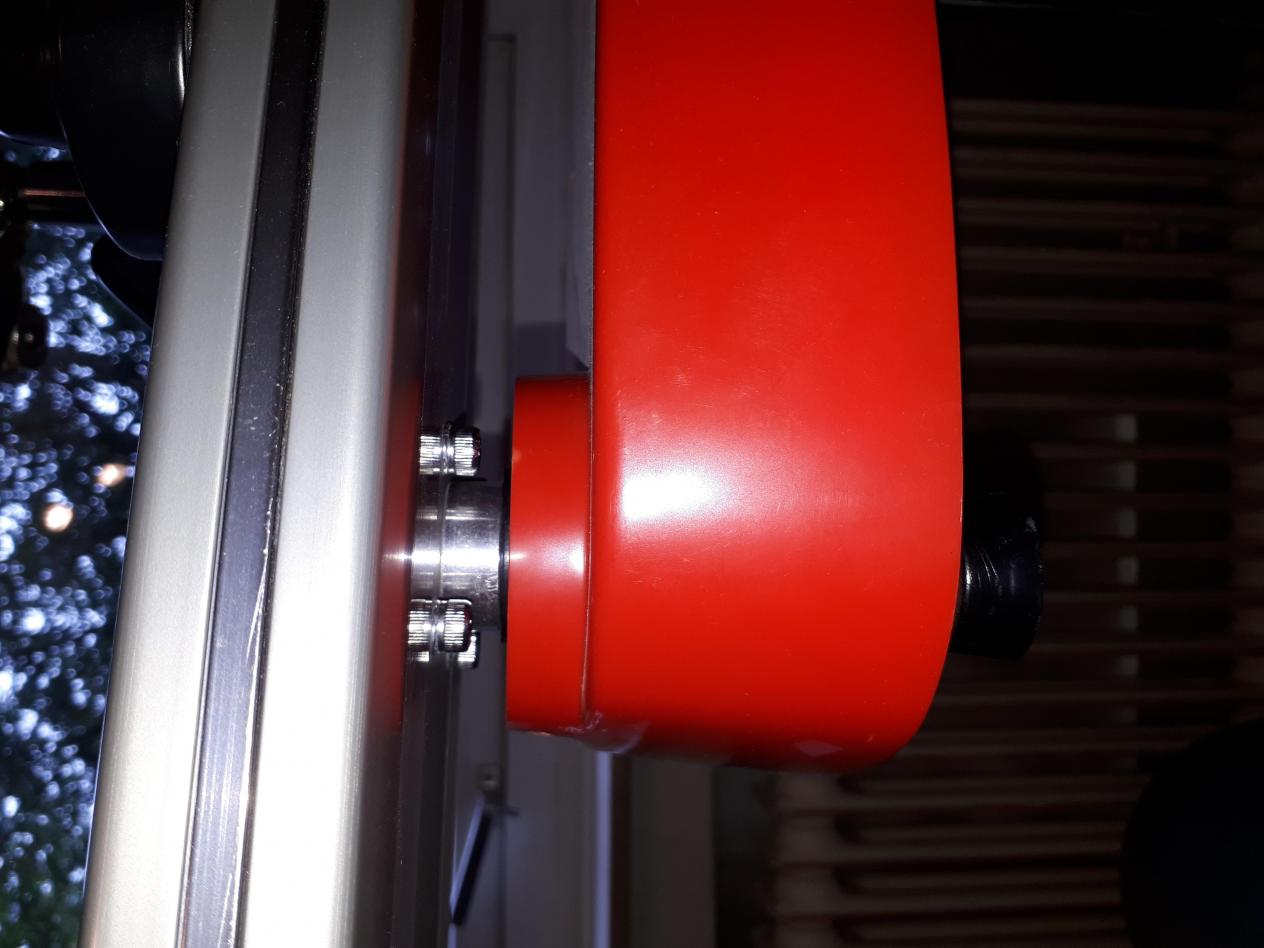

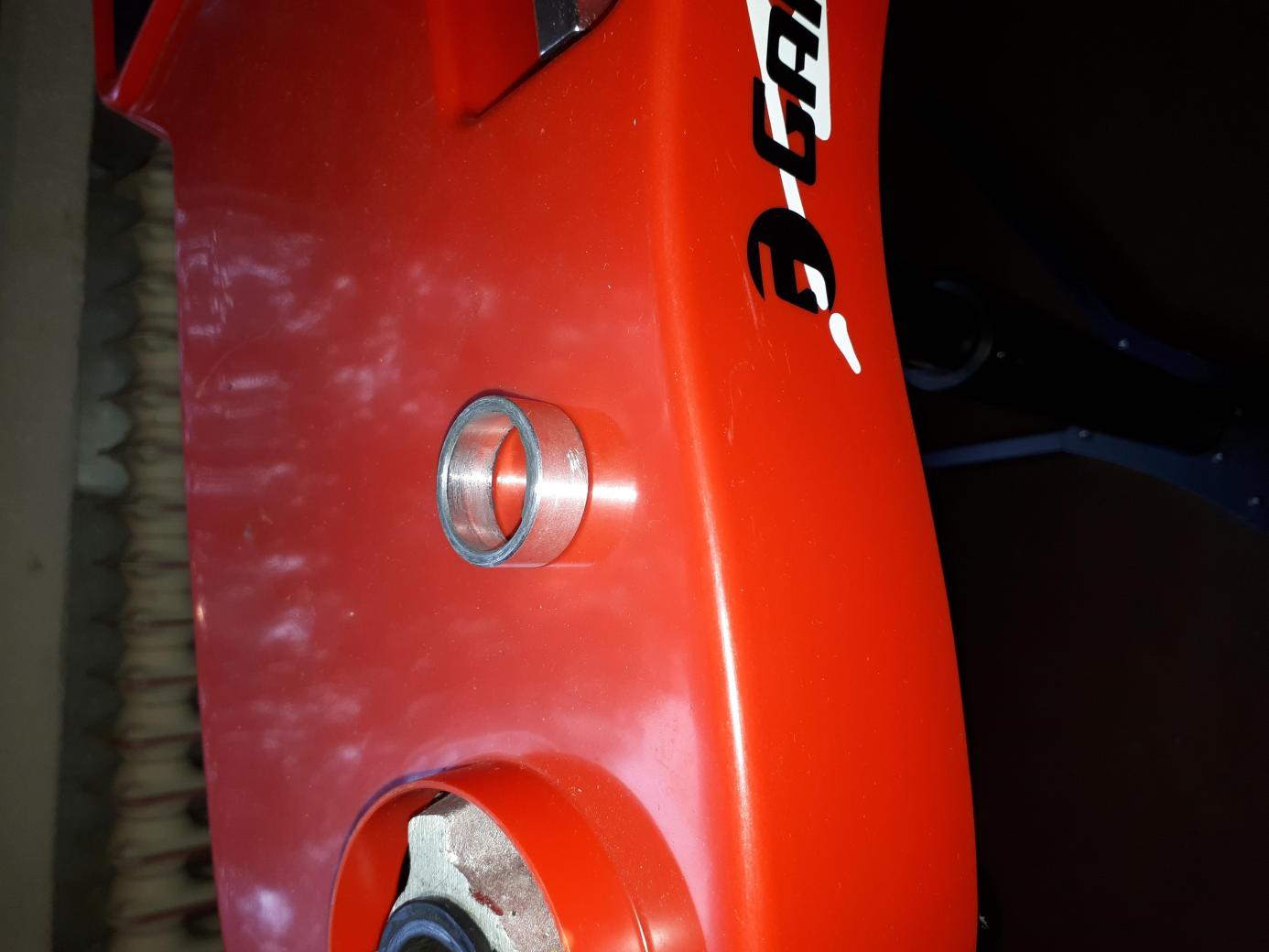

Wie vermutet gehört da ein Distanzring zwischen, 12 mm hoch.

Sorry, hatte die Bilder eigentlich gedreht, ist aber beim Hochladen nicht übernommen worden...

[crc0815]

Wie vermutet gehört da ein Distanzring zwischen, 12 mm hoch.

Sorry, hatte die Bilder eigentlich gedreht, ist aber beim Hochladen nicht übernommen worden...

Top Danke für die Mühe!
In der Explosionszeichnung auf den letzten Seiten der Bedienungsanleitung ist der leider nicht zu sehn! Dann werde ich mal in der Bucht nach einem Distanzring mit ca.12mm Ausschau halten.

Nochmals vielen Dank

[Ferry]

Sonst schreib doch mal Gamma an. Das Teil wird ja nicht die Welt kosten.

[crc0815]

Sonst schreib doch mal Gamma an. Das Teil wird ja nicht die Welt kosten.

Gamma will neuerdings wohl die Seriennummer bei Ersatzteilbestellung....und da es eine Peters ist....

[Crazydoc]

Gamma will neuerdings wohl die Seriennummer bei Ersatzteilbestellung....und da es eine Peters ist....

http://gamma-besaitungsmaschinen.de/wp-content/uploads/2017/03/X-6FC-Pro.pdf

Schau mal auf Seite 19 Bauteil 319. Sieht so aus wie wenn die Peters nicht den Korb der Progression verwendet hat, sondern den der X-6. Vielleicht hilfts.
LG

[crc0815]

leider wollen die aktuell die Seriennummer der Maschinen und ich sehe auch nicht die Maße des Rings, so suche ich jetzt eine Buchse mit Innendurchmesser ca 26mm, Außendurchmesser ca 35-38mm und 12mm Höhe, das dürfte zu finden sein.

Trotzdem Danke

[Ferry]

http://gamma-besaitungsmaschinen.de/.../X-6FC-Pro.pdf

Schau mal auf Seite 19 Bauteil 319. Sieht so aus wie wenn die Peters nicht den Korb der Progression verwendet hat, sondern den der X-6. Vielleicht hilfts.
LG

Die beiden Maschinen sind im Prinzip baugleich, nur die Basis und der Hebelarmständer unterscheiden sich in der Form. Ich habe ja die Progression. Hier scheint man einfach nur den Distanzring in der Zeichnung vergessen zu haben.

Gamma will neuerdings wohl die Seriennummer bei Ersatzteilbestellung....und da es eine Peters ist....

Oh...okay. Ich kann mir denken warum

[crc0815]

Die beiden Maschinen sind im Prinzip baugleich, nur die Basis und der Hebelarmständer unterscheiden sich in der Form. Ich habe ja die Progression. Hier scheint man einfach nur den Distanzring in der Zeichnung vergessen zu haben.


Oh...okay. Ich kann mir denken warum

Wollen keinen Service für andere Importeure machen
