DIY-Swingweight-Machine Crazy-Mini

[Crazydoc]

Fürs Anpassen wäre das theoretisch zu vernachlässigen, aber wenn man z.B. die Software fürs angleichen von TW nutzt, dürfte das dann nicht mehr funktionieren!?

BTW: Du kannst auch das im Startbeitrag verlinkte "Schläger-Egalisierungstool" verwenden. Mit dem ist man ein wenig flexibler....

LG Crazy

[Serve&Volley]

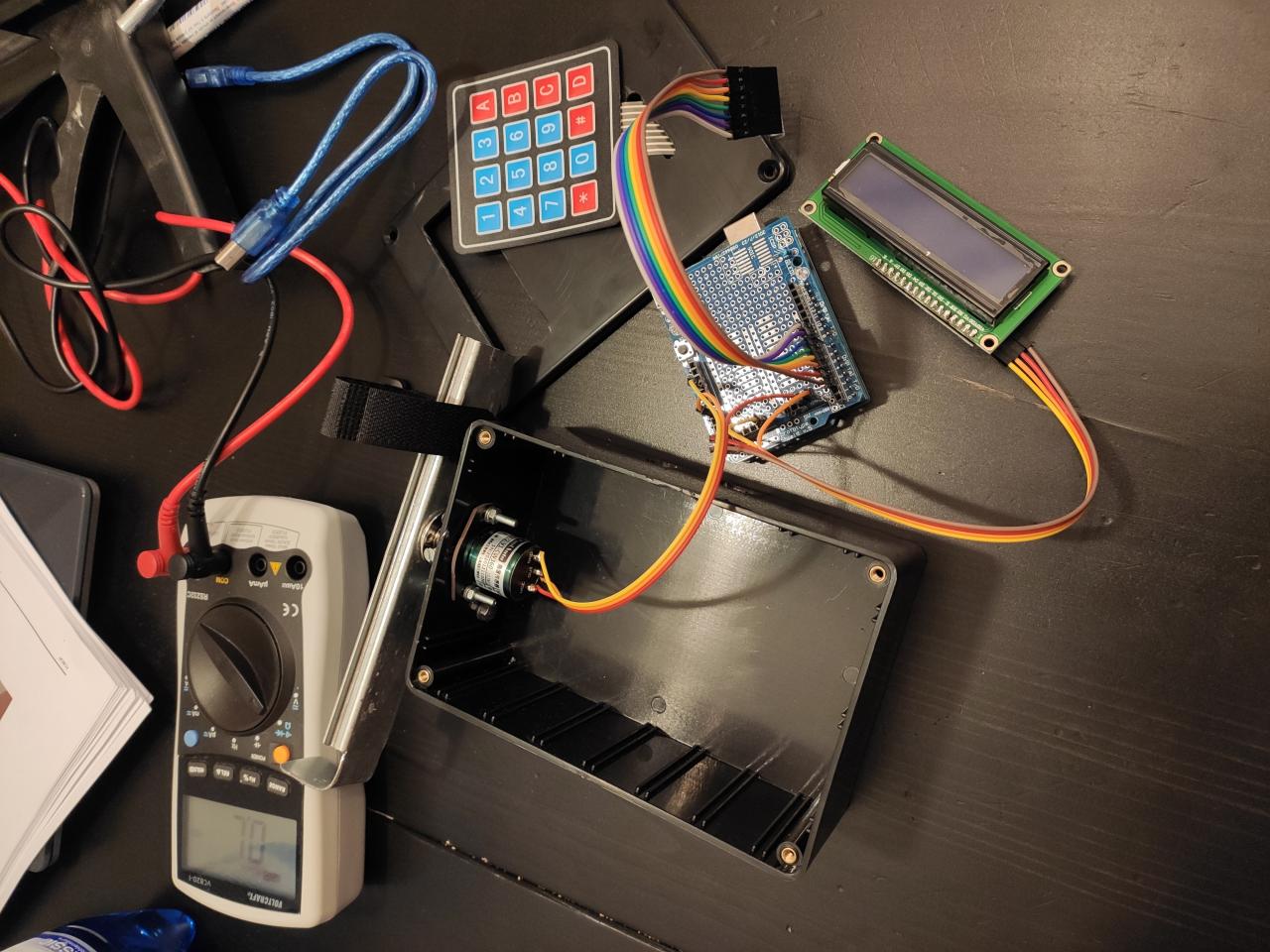

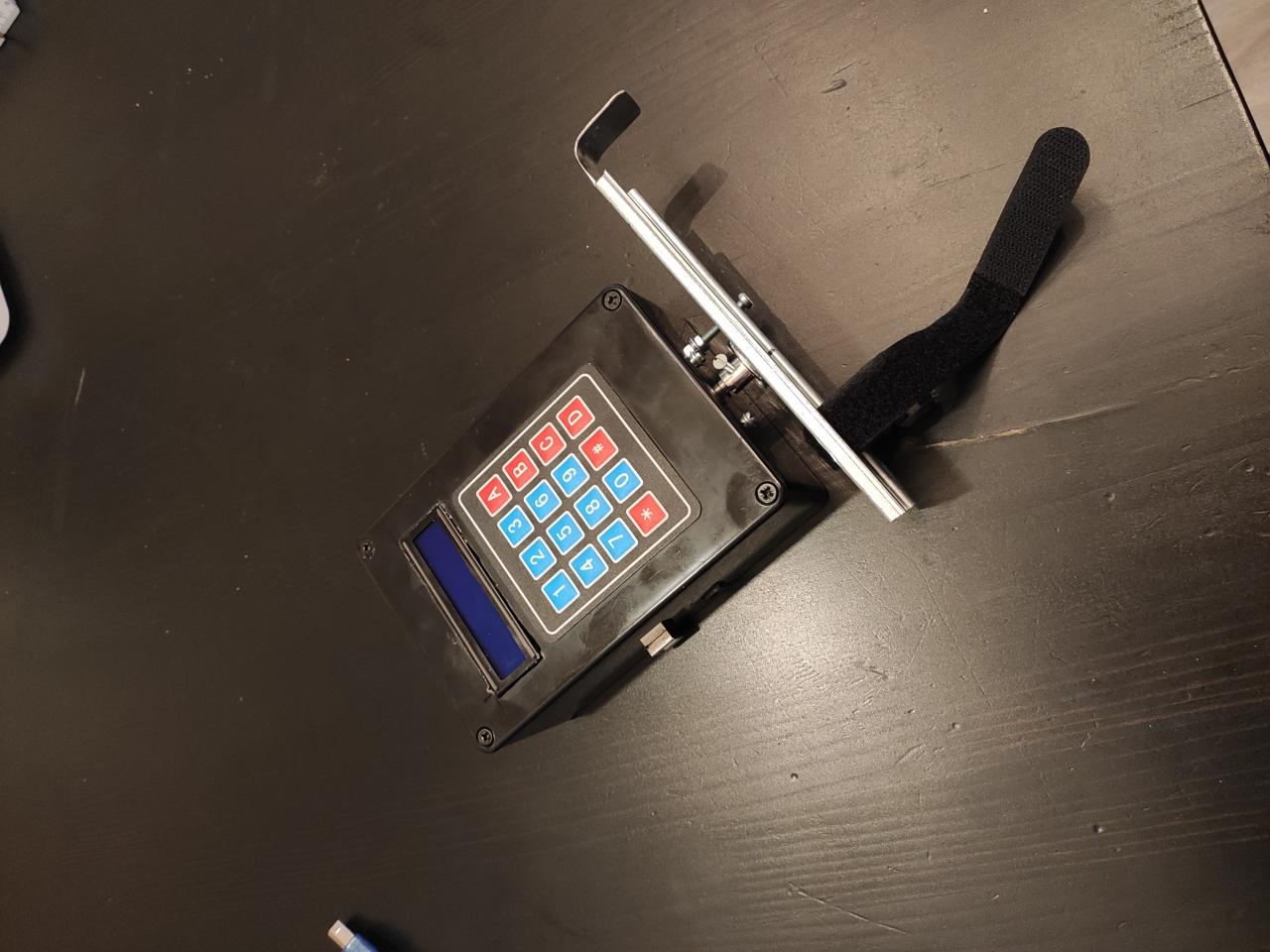

Hier im Anhang ist mein Crazy Mini.
Zusammenfassend hat es sehr viel Spass gemacht, das Gerät nach Anleitung zusammen zu bauen.
Ich habe das Gerät zusätzlich mit Ausgleichsgewichten zum Wuchten von Auto Felgen beschwert.
Das Gerät funktioniert sehr gut und vor allem sehr genau

Großes Lob, da ist einiges an Zeit und Entwicklung eingeflossen.
Aus Leidenschaft am Tüfteln das alles for free online zu stellen, verdient größten Respekt

[Gerber]

Hey zusammen,

vorerst nochmals danke für das Projekt, welches wirklich Klasse aufbereitet und zur Verfügung gestellt wurde.

Ein / Zwei Fragen in die Runde:

Gerne würde auch ich das Gerät nachbauen.
Gibt es hier jemanden mit einem 3D Drucker, welcher eventuell die Schläger Aufnahme für mich drucken könnte? Natürlich gegen Geld...

Hat eventuell jemand das Display etc doppelt bei sich rumliegen und würde dies gegen einen Betrag verkaufen?
Ich habe leider das Equipment zwecks löten etc nicht zuause.

Danke im Voraus.

Grüße
Phil

[Gerber]

Moin zusammen,

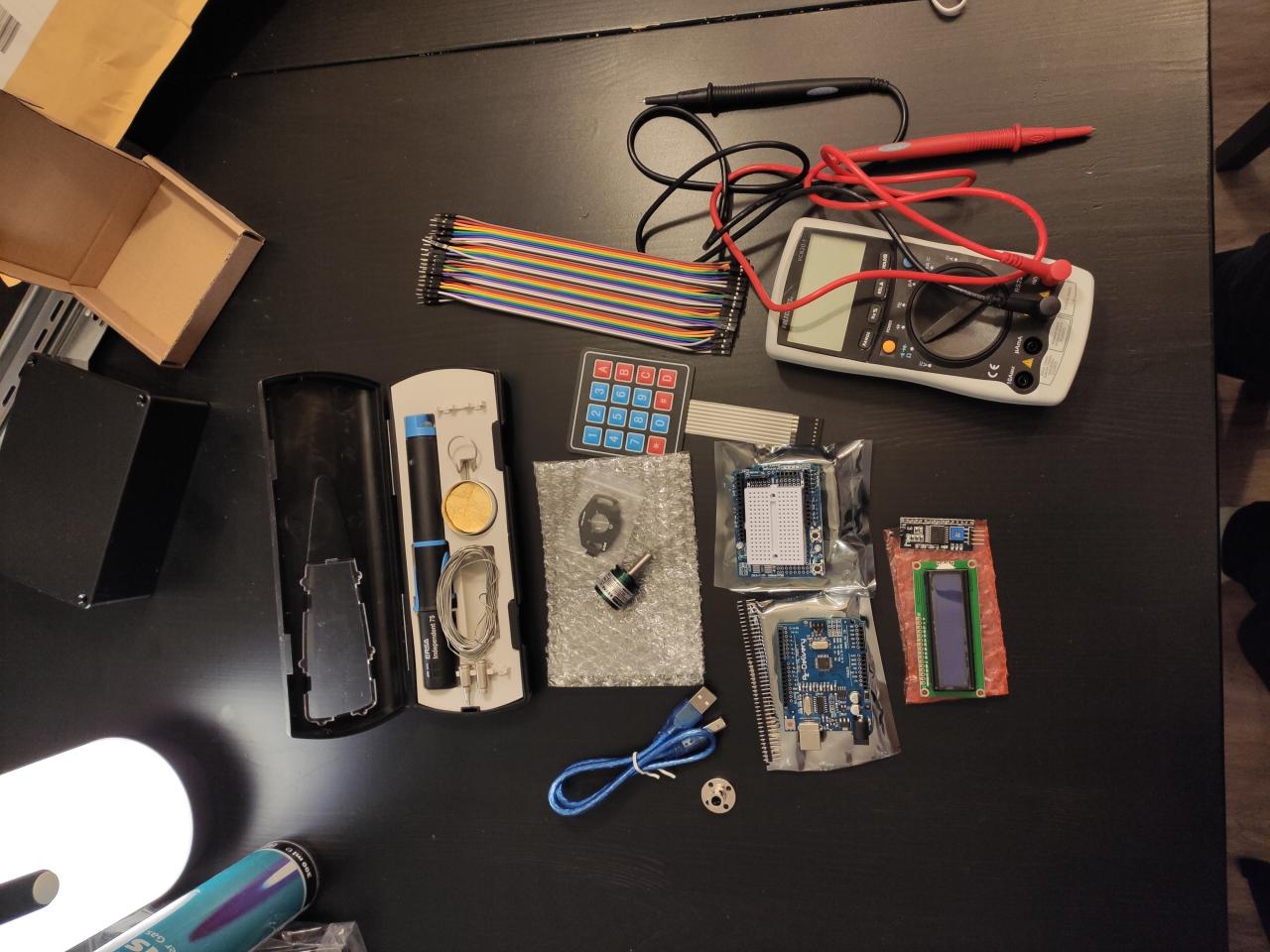

habe mir jetzt auch alle Teile bestellt und werde nächste Woche das Projekt starten.

Frage zwecks dem Gehäuse.
Hat jemand eine 3D Druck Vorlage für das Gehäuse? Würde dies gerne auch über den 3D Druck abbilden.

Danke im Voraus.

[Gerber]

Hallo zusammen,

ich habe nun mein Crazy Mini fertiggestellt und bin begeistert von diesem Gerät.
Nochmals danke für das super Projekt und die Mühen.

Ich habe mir ebenfalls mit meinem Kollegen ein 3D Modell gezeichnet und habe zusätzlich noch Gewinde in den 3D Druck eingelassen, damit die Abdeckungen auch mehrfach demontiert und wieder montiert werden können.

Anbei die Bilder von meinem Crazy Mini.

P.S. Ich hatte etwas Probleme an dem Windows 10 den Arduino Uno zu erkennen.
IM Paket waren die notwendigen Treiber nicht vorhanden, so dass ich den Treiber Manuell aus dem Installations Paket nicht nachladen konnte.

Ich musste mir den Treiber "CH341SER/340" herunterladen und nach der Installation wurde er sauber erkannt.

Eventuell hat jemand ein ähnlichen Fehler.

Hier der Link zu den Bildern:

https://1drv.ms/u/s!AinhHnWBnWXzgfx4iiUaKig48_78qA?e=Znn1eW

###

Ein weiteres Projekt mit einem Bau eines Balance Boards steht an.
Hierzu werde ich Kugellager + Schönes Holzbrett + Alu Stange + 3D Druck Drehknopf + Laser Gravur mit der Skala im Holzbrett nutzen.

Ich werde nach dem Bau die Bilder hochladen.

Grüße
Phil

[crc0815]

Hallo zusammen,

ich habe nun mein Crazy Mini fertiggestellt und bin begeistert von diesem Gerät.
Nochmals danke für das super Projekt und die Mühen.

Ich habe mir ebenfalls mit meinem Kollegen ein 3D Modell gezeichnet und habe zusätzlich noch Gewinde in den 3D Druck eingelassen, damit die Abdeckungen auch mehrfach demontiert und wieder montiert werden können.

Anbei die Bilder von meinem Crazy Mini.

P.S. Ich hatte etwas Probleme an dem Windows 10 den Arduino Uno zu erkennen.
IM Paket waren die notwendigen Treiber nicht vorhanden, so dass ich den Treiber Manuell aus dem Installations Paket nicht nachladen konnte.

Ich musste mir den Treiber "CH341SER/340" herunterladen und nach der Installation wurde er sauber erkannt.

Eventuell hat jemand ein ähnlichen Fehler.

Hier der Link zu den Bildern:

https://1drv.ms/u/s!AinhHnWBnWXzgfx4iiUaKig48_78qA?e=Znn1eW

###

Ein weiteres Projekt mit einem Bau eines Balance Boards steht an.
Hierzu werde ich Kugellager + Schönes Holzbrett + Alu Stange + 3D Druck Drehknopf + Laser Gravur mit der Skala im Holzbrett nutzen.

Ich werde nach dem Bau die Bilder hochladen.

Grüße
Phil

Cool

würdest du die 3d Druckvorlagen mit uns teilen?

[mats01]

Hallo zusammen,
ich habe mittlerweile problemlos 2 dieser Wunderkisten( eine für einen Freund) Hardwareseitig zusammen gebaut.
Beim Aufspielen der Software allerdings Probleme.
Arduino Programm ist auf dem Rechner installiert( Mac Book/Parallels).
Treiber ebenfalls heruntergeladen und installiert, sowohl jeweils für den Mac, als auch alternativ für Windows mittels Parallels.
Allerdings wird der Arduino /USB nicht erlkannt.

Kann mir jemand helfen bzw. eventuell dies für mich installieren?
würde bei örtlicher Nähe auch gerne rumkommen

Komme aus dem nördlichen Ruhrgebiet.
Gruß in die Runde
Matthias

[Crazydoc]

Hey,

Hast du dir die Seite 23 des Tutorials genauer angesehen?

LG

[Crazydoc]

Hier kann man sich den Treiber Manuelll downloaden und nachinstallieren. Die UNO Boards ändern anscheinend hin und wieder den USB Chip.

http://mikrocontroller-blog.de/boards/ch340-341-treiber-fuer-arduino-boards/#

Danach sicherheitshalber den rechner neu starten, dann sollte der Uno erkannt werden.

Edit: Gib bitte bescheid ob es geklappt hat.

Problem wurde in FAQ Eintrag aufgenommen

LG

[stringing]

Hey,

mit macOS als Host und einem beliebigen virtualisiertem Gastsystem (Ubuntu, Windows) habe ich es auch nicht hinbekommen.

Habe dann doch die Aduro App nativ auf dem macOS Host verwendet… voila

Brauchte aber auch dabei zwei, drei Versuche.


Viele IT Grüße

[mats01]

Hier kann man sich den Treiber Manuelll downloaden und nachinstallieren. Die UNO Boards ändern anscheinend hin und wieder den USB Chip.

http://mikrocontroller-blog.de/boards/ch340-341-treiber-fuer-arduino-boards/#

Danach sicherheitshalber den rechner neu starten, dann sollte der Uno erkannt werden.

Edit: Gib bitte bescheid ob es geklappt hat.

Problem wurde in FAQ Eintrag aufgenommen

LG

...danke für die schnelle Antwort!!
werde am Wochenende einen neuen Versuch starten und mich dann melden
Gruß in die Runde

[MB-Racketservice]

Hi Leute,

neben dem MB-Racketservice bin ich Maschinenbauingenieur und unter anderem in der Konstruktion tätig. Ich war von dem Projekt sofort beeindruckt! Ich messe seit langem mit der Pendelmethode und wollte mir eigentlich eine Swingweight-Machine (Linus/Head für deutlich über 1000€) zulegen.
Auch habe ich mittlerweile einen 3D-Drucker, mit dem ich z.B. Custom-Griffe drucke. Nebenher habe ich noch andere Projekte, wie einen Tennisball-Druckbehälter.

Nun sind die Einzelteile bei mir angekommen und ich werde mir das Crazy Mini auch nachbauen. Für die Klemmung würde ich auch etwas konstruieren, was schnell, einfach und fest ist.

Ich werde in einigen Wochen oder so mal Bilder posten!

Ich möchte auch meinen größten Respekt aussprechen, dass Crazy das alles kostenlos und super aufgearbeitet zur Verfügung stellt.

Ich melde mich dann nochmal mit Fotos des Endproduktes. Falls ihr irgendwelche Fragen oder Anmerkungen habt, gerne hier posten oder https://mb-racket.de/kontakt/

Liebe Grüße aus Köln

Manuel
MB-Racketservice

[MB-Racketservice]

Schlägerhalterung habe ich auch eine konstruiert die direkt auf den Hallsensor gesteckt wird. eine zusätzliche Klemmbefestigung am unteren Ende der Halterung ermöglich eine sehr einfache Montage und Demontage des Schlägers.

Sehr geil!!!
Hält die Klemmung für jede Griffdicke? Und komplett nackt würde der Schläger nicht halten, oder?
Mit welchem Programm hast du den Zusammenbau gemacht? Sieht sehr durchdacht aus. Woher hast du die Einzelteilzeichnungen?

Allgemein würde mich noch interessieren, ob ihr die Geräte mithilfe eines Rohres oder so etwas genau kalibriert habt.

LG
Manuel

[dodi]

Hi Manuel,
bin gespannt auf deine Umsetzung.

Grüße aus Dormagen.
Sascha

[alles_roger]

Sehr geil!!!
Hält die Klemmung für jede Griffdicke? Und komplett nackt würde der Schläger nicht halten, oder?
Mit welchem Programm hast du den Zusammenbau gemacht? Sieht sehr durchdacht aus. Woher hast du die Einzelteilzeichnungen?

Allgemein würde mich noch interessieren, ob ihr die Geräte mithilfe eines Rohres oder so etwas genau kalibriert habt.

LG
Manuel

Hallo Manuel,

Die Schlägerklemme hat bei mir bei einem 2er Griff mit Lederbasisband gehalten bis hin zu einem 4er Griff mit Overgrip. Hab bei der letzten Variante aber, wie von Crazy ursprünglich umgesetzt, einen Klettverschluss verwendet. Funktioniert gleich gut und hinterlässt keine Klem.spuren am Overgrip.
Die Teile habe ich selbst mit CREO konstruiert und gedruckt. Die 3d Daten der Elektronikkomponenten gibt's fast alle bei "grabcad.com"

Lg
Martin
